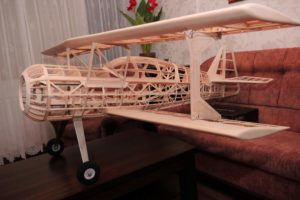

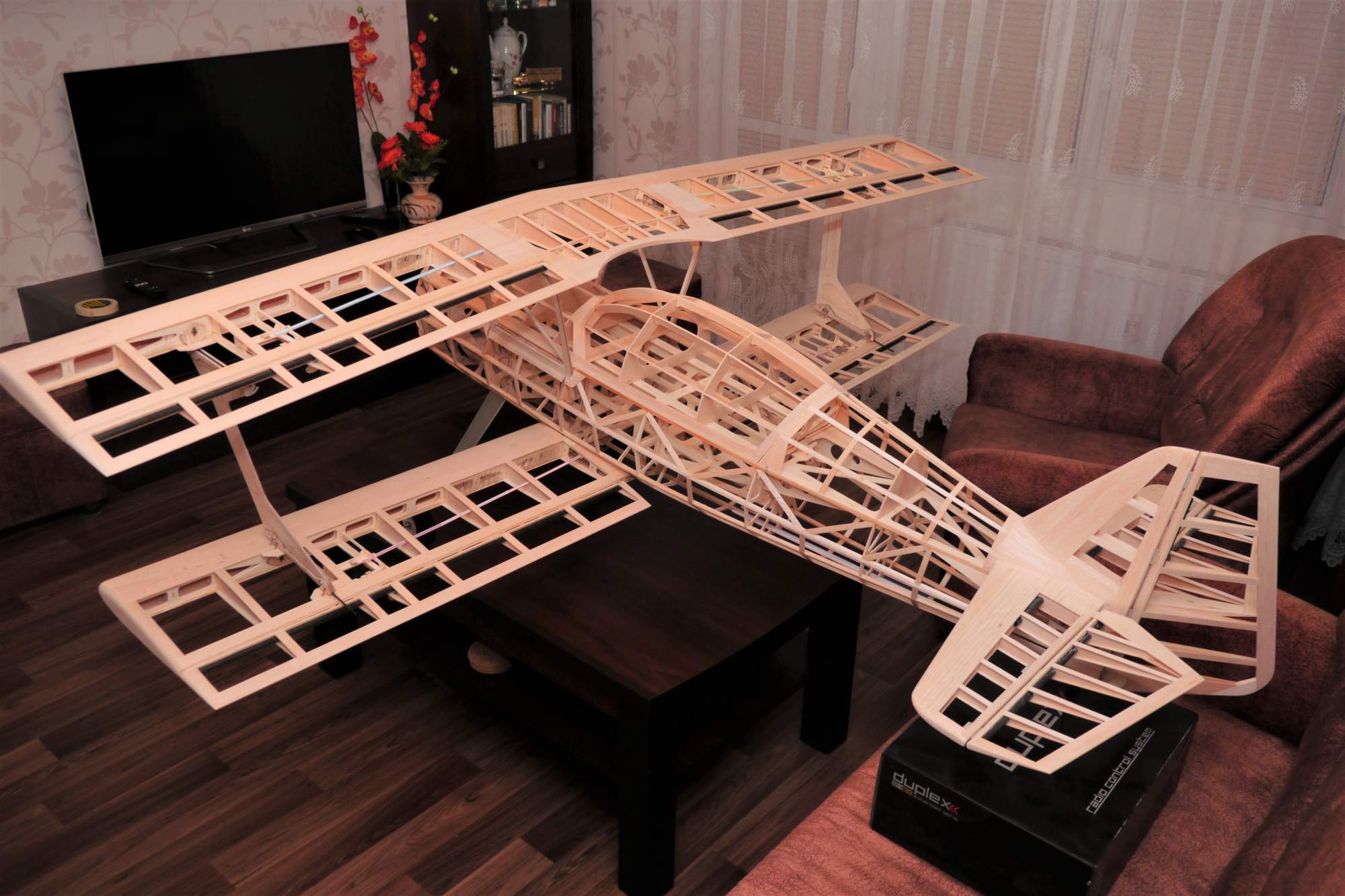

Při navrhování modelu jsem se vrátil k odkazu našich modelářských pradědů a použil „žbrdlinkovou“ konstrukci. Namáhaná místa jsem posílil uhlíkovým rowingem, vše potáhl nažehlovací folií a do útrob vložil nejnovější výdobytky radiových a pohonných systémů.
Model jsem navrhl ve vhodné aplikaci na PC, poté připravil data pro CNC frézování. Kamarád vyfrézoval všech 553 dílů na plátech z překližky, balzy a sklotextitu. Stavba poté pokračuje rychle a je jednou velkou radostí.

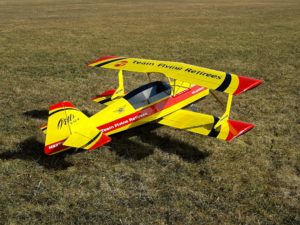

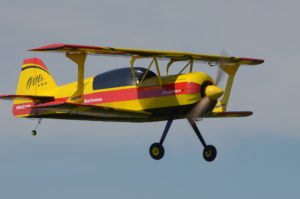

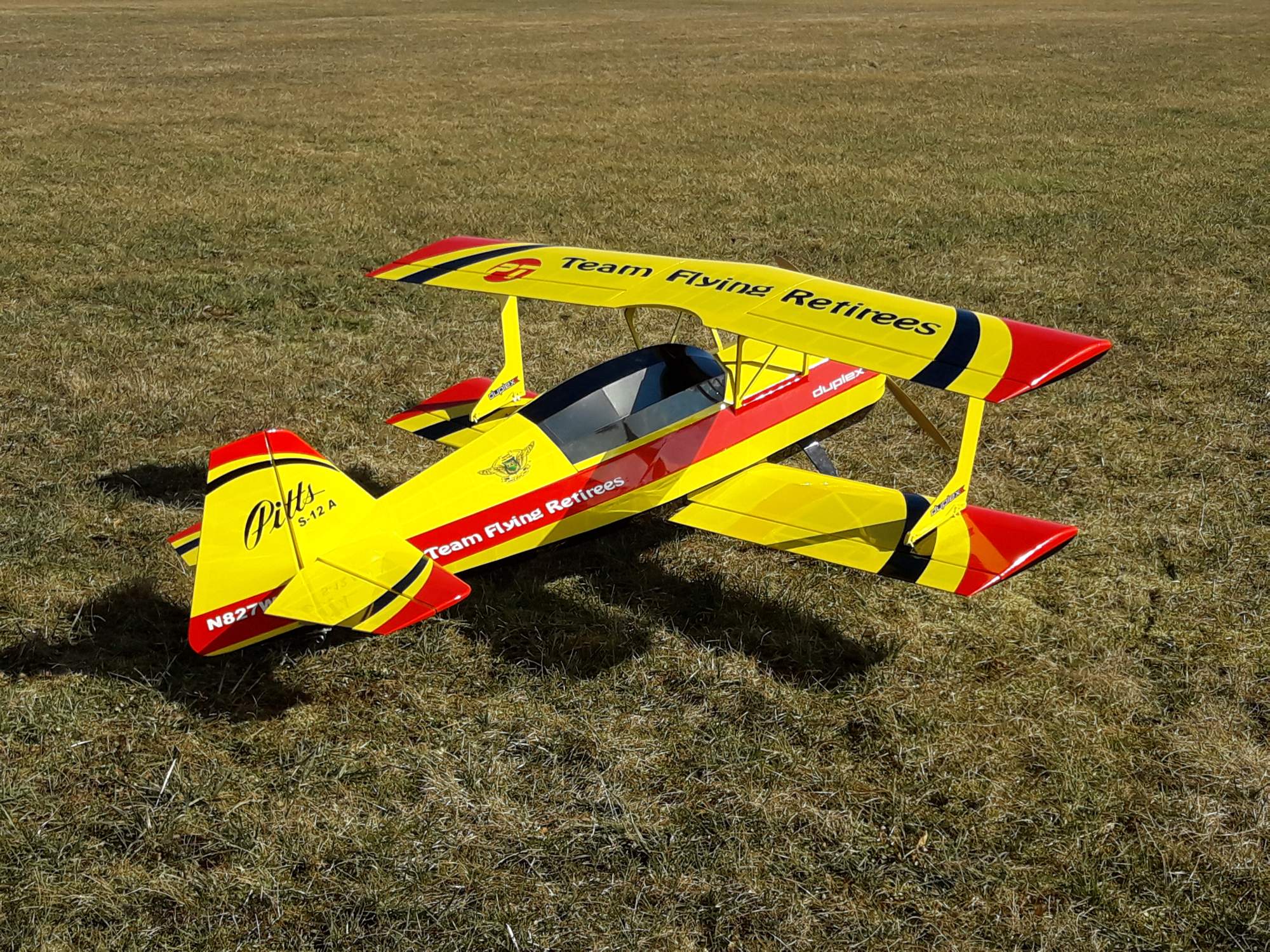

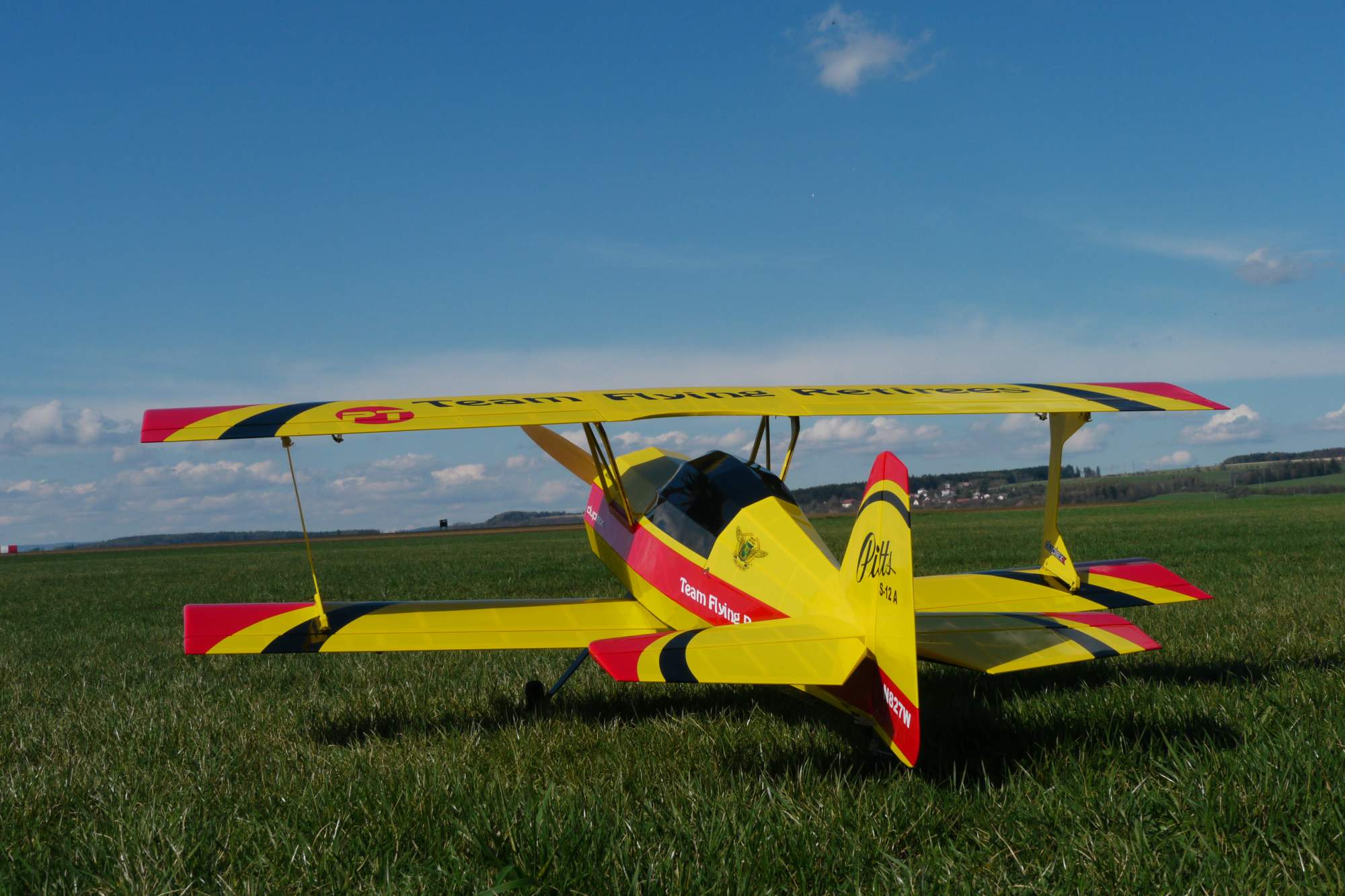

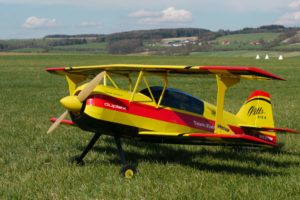

Pitts létá s chutí, s dostatkem výkonu a vždy si to spolu na letišti užijeme.
Základní technické ůdaje:
Rozpětí: 2 000 mm
Délka: 1 880 mm
Letová hmotnost: 8 135 g
Plocha křídel: 124 dm2
Plošné zatížení na křídla: 65,6 g/dm2
Použitá elektronika:
Motor : Hacker Q80 8M V2
Vrtule : Fiala 26/12 elektro
Regulátor : JETI MEZON 135 opto
Pohonné aku : JETI Power Ion 12S3P 7 800 mAh (2600A)
RC vybavení JETI :
- REX 12 A + Rsat2
- DSM 10 + RC Switch
- 2x Power Ion 2S1P 2 100 mAh
Serva :
- křídla 4x KST DS 225 MG
- VOP 2x KST DS 589 MG
- SOP 1x KST DS 725 MG
Parametry pohonu při plně nabitém akumulátoru (měřeno telemetrií Jeti Duplex) :
| (Na plný plyn) | staticky | horizont | vertikála |
| Proud A | 115 | 84 | 107 |
| Napětí V | 39,4 | 39,7 | 39,5 |
| Otáčky ot/min | 6 080 | 6 544 | 6 192 |
| Příkon kW | 4,53 | 3,33 | 4,22 |
Bedřich Janáček
Nové Město nad Metují
